　　电路动态变化分析(高考的热点)各灯、表的变化情况

　　路端电压跟负载的关系
　　
　　(1)路端电压：外电路的电势降落，也就是外电路两端的电压，通常叫做路端电压。
　　
　　(2)路端电压跟负载的关系
　　
　　当外电阻增大时，电流减小，路端电压增大；当外电阻减小时，电流增大，路端电压减小。
　　
　　定性分析：R↑→I(＝EQ\F(E,R＋r))↓→Ir↓→U(＝E－Ir)↑
　　
　　R↓→I(＝EQ\F(E,R＋r))↑→Ir↑→U(＝E－Ir)↓
　　
　　特例：
　　
　　外电路断路：R↑→I↓→Ir↓→U＝E。
　　
　　外电路短路：R↓→I(＝EQ\F(E,r))↑→Ir(＝E)↑→U＝0。
　　
　　图象描述：路端电压U与电流I的关系图象是一条向下倾斜的直线。U—I图象如图所示。
　　
　　直线与纵轴的交点表示电源的电动势E，直线的斜率的绝对值表示电源的内阻。

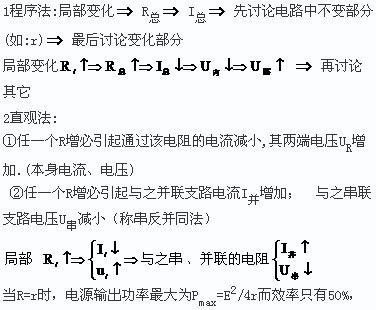

电路动态变化分析
